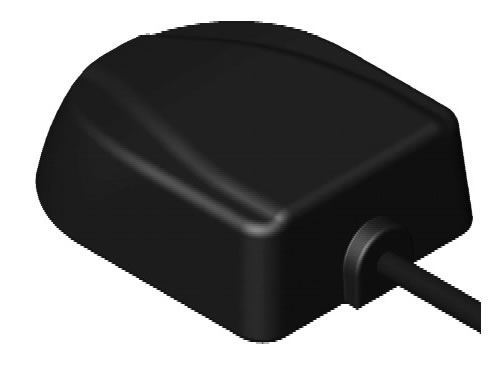

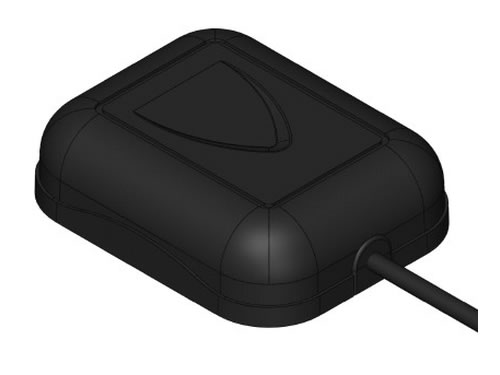

GPS Антенна
Описание
GPS антенна служит для приема и передачи сигнала GPS. Она применяется в оборудовании навигации и позиционирования, в транспортном оборудовании и при производстве наушников и гарнитур. Мы предлагаем несколько разновидностей антенн: активные и пассивные антенны, а также кабельные аксессуары и разъемы.
Компания Jinchang самостоятельно разработала несколько моделей GPS антенн. Для удовлетворения требований клиентов, мы предлагаем различные МШУ системы и способы крепления антенн. Также наши антенны имеют различный дизайн и размеры. Мы предлагаем три способа фиксации антенн: магнит, клеящая основа и болтовое крепление. Магнитное крепление отличается простотой и удобством, в силу фиксации на металлической пластине без дополнительных приспособлений. Крепление при помощи клея подходит для различных сфер применения. Болтовые крепления представлены: М10, М12 и М20.
GPS антенна состоит из керамической базы, МШУ, кабеля, разъема и защитного корпуса. База является ключевым блоком антенны. Размер ее может быть разным: 10 мм × 10 мм, 12мм × 12 мм, 15 мм × 15 мм, 18 мм ×1 8 мм, 25 мм × 25 мм, 35мм × 35 мм и др.
Преимущества
1. Каждая антенна проходит инспекцию и тестирование на нашем предприятии. Коэффициент пригодности составляет 99%.
2. Наши GPS антенны отличаются отличным коэффициентом усиления, низкими потерями и широкой зоной приема.
3. Степень защиты от внешних воздействий составляет 67, что обеспечивает водонепроницаемость корпуса антенны.
4. GPS антенны устойчивы к коррозии. Они проходят 48-часовой тест в солевой камере.
Классификация
1. Пассивная и активная антенна.
2. Антенна предварительной обработки сигнала и антенна постфильтрации сигнала.
3. Антенна с коэффициентом усиления 1, 2 и 3.
4. Антенна с высоким коэффициентом водонепроницаемости, антенна со средним коэффициентом водонепроницаемости и водопроницаемая антенна.
Параметры GPS Антенны
| Наименование | Спецификации | |
| Антенна | Центральная частота | 1575.42 ± 1 (МГц) |
| Максимальная частота | CF ± 5 МГц | |
| Поляризация | Правосторонняя круговая | |
| Усилитель | 5 dBic (Zenith) | |
| КСВН | < 1.5 | |
| Сопротивление | 50 Ω | |
| Коэффициент эллиптичности | 3 дБ (Макс) | |
| Размеры | 25 × 25 × 4 (мм) | |
| МШУ | Усилитель | 28 ± 2 дБ |
| Уровень шума | < 1.5 | |
| Вносимая потеря фильтра | < 3 дБ | |
| Истощение | 12 дБ при CF + 50 Мгц / 16 дБ при CF - 50 Мгц | |
| Напряжение | 2.2 - 5 В DC | |
| Расход энергии | 5 -15 мА | |
| КСВН | < 2.0 | |
| Механика | Кабель | RG174 |
| разъем | SMA / MCX / FAKRA или другие | |
| Материал обтекателей | ABS | |
| Крепление | Магнит/клей | |
| Внешне характеристики | Рабочая температура | Ниже 40℃ - 85℃ |
| Влажность | до 95% | |
| Степень защиты корпуса | IP67 | |
| Вибрация | 10 - 55 Гц с 1.5 мм амплитудой на протяжении 2х часов | |
| Содержание вредных веществ | Соответствие ROHS | |
Моменты, требующие внимания
1. Следует правильно выбирать способ крепления.
2. В зависимости от требований клиента, мы предлагаем антенны с водонепроницаемым корпусом, с корпусом, устойчивым к солевому туману, с корпусом, устойчивым к УФ.
3. Антенна может иметь металлическую крышку при наложении сигналов.
4. При возникновении проблем в антенной в течении первого года эксплуатации, мы бесплатно заменим или починим оборудование.
Упаковка
Наши антенны упаковываются в пакет, белую коробку и картонный ящик (49.35 см × 22.5 см × 27 см).
Jinchang является профессиональным производителем и поставщиком GPS антенн в Китае. Мы имеем более 28 лет опыта работы и более 30 профессиональных инженеров на предприятии, это обеспечивает высокое качество и инновационность наших антенн. Мы предлагаем широкий выбор антенн, кабелей и разъемов.
