Активная Антенна
Описание

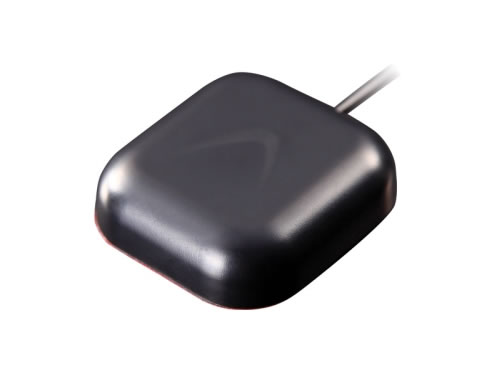

Наши активные антенны широко применяются для навигации и позиционирования, в транспортных средствах и электроприборах. Этот вид антенн предназначен для приема и передачи сигнала. Мы предлагаем два вида активных GPS антенн: встроенные и внешние. Встроенные активные антенны состоят из патч блока, МШУ, кабеля и разъема. Внешняя антенна в дополнение к этим деталям имеет систему крепления.
Активные антенны имеют усилительную схему, она получает слабый сигнал от пассивной антенны и усиливает его и передает к основному блоку, который анализирует сигнал и выводит его в качестве навигационных координат.
Преимущества
1. Каждая антенна проходит инспекцию и тестирование на нашем предприятии. Коэффициент пригодности составляет 99%.
2. Наши активные антенны отличаются отличным коэффициентом усиления, низкими потерями и широкой зоной приема.
3. Наша компания имеет более 28 лет опыта работы в сфере производства оборудования связи. На нашем предприятии занято более 30 профессиональных инженеров, это все обеспечивает нашей продукции лидирующие положения на рынке.
4. Активные антенны отличаются коррозиеустойчивостью и водонепроницаемостью.
5. Антенны отличаются большим коэффициентом эллипсности, устойчивой волной и др.
Параметры
| Наименование | Спецификации | |
| Антенна | Частота | 1575.42 ± 1 МГц |
| Макс частота | CF ± 5 мГц | |
| Поляризация | Правосторонняя круговая | |
| Усилитель | 5 dBic (Zenith) | |
| КВСН | < 1.5 | |
| Сопротивление | 50 Ω | |
| Коэф. Эллипсности | 3 дБ (макс) | |
| Размеры | 25 × 25 × 4 (мм) | |
| МШУ | Усилитель | 28 ± 2 (дБ) |
| Уровень шума | < 1.5дБ | |
| Потери на входе фильтра | < 3 дБ | |
| Затухание | 12 дБ при CF + 50 МГц / 16 дБ при CF - 50 МГц | |
| Напряжение | 2.2 - 5 V DC | |
| Сила тока | 5 - 15 мА | |
| Кабель | RG174 | |
| разъем | SMA/MCX/FAKRA или др. | |
| Корпус | ABS | |
Различия между активной и пассивной антенной
Основным различием является то, что активная антенна имеет усилитель и блок подачи энергии. Благодаря усилителю, активная антенна передает мощный сигнал. Обычно активные антенны имеют меньший размер, чем пассивные.
Моменты, требующие внимания
1. Следует правильно выбирать способ крепления: магнит, клей или болтовое крепление.
2. Антенна может иметь металлическую крышку при наложении сигналов.
3. При возникновении проблем в антенной в течении первого года эксплуатации, мы бесплатно заменим или починим оборудование.
Упаковка
1. Мы упаковываем внешние активные антенны в полиэтиленовый пакет, небольшую коробку и картонный ящик (49.35 см × 22.5 см × 27 см).
2. Встроенные активные антенны мы упаковываем в пластиковый пакет и картонную коробку 37Х37Х17 см.
Компания Jinchang Electron специализируется на разработке, производстве, распространении и обслуживании оборудования связи. Мы предлагаем широкий выбор GPS/ГЛОНАСС/COMPASS/GSM/CDMA/GPRS/WIFI/DAB-DVB антенн, комбинированных антенн и кабелей. 70% нашей продукции распространяется за рубежом: Италии, Германии, Франции, США, Канаде и Австралии.
