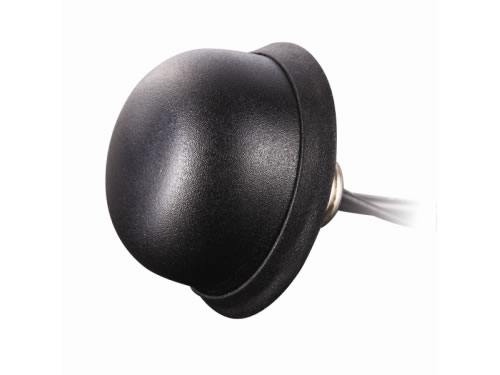

Antenne GPS/GSM
Description
L'antenne combinée GPS/GSM est une puissante combinaison entre une antenne patch GPS active en céramique réglée à deux étapes et une antenne cellulaire de point penta bande. Elle est parfaite pour les applications qui ont besoin de durabilité, d'une petite taille et d'une installation couverte, tels que les téléphones et les véhicules. L'antenne GPS/GSM peut recevoir et transmettre les signaux passant par différents réseaux mobiles. Un ensemble complet d'antenne combinée GPS/GSM est composé d'un patch en céramique, d'un amplificateur faible bruit, d'un câble, d'un connecteur et d'un boîtier.
Avantages
1. Antenne combinée GPS/GSM is of great corrosion resistance. All of our products have been through 48 hours' salt spray test.
2. L'antenne combine GPS/GSM est d'une grande résistance à la corrosion. Tous nos produits ont passé un test d'aspersion de sel pendant 48 heures
3. Tous nos produits ont passé 5 sessions de tests et une inspection d'échantillon sur la ligne de production. Le taux de conformité au premier passage est de 99%.
4. 28 and d'expérience dans la fabrication d'antennes ont permit à Jinchang Electron de devenir un professionnel de l'industrie des antennes.
5. L'antenne combine GPS/GSM est étanche (le niveau d'étanchéité est d'IP67).
Paramètres de l'antenne combinée GPS/GSM
| Antenne GPS | Antenne diélectrique | Fréquence centrale | 1575.42 ± 1 (MHz) |
| Largeur de bande | CF ± 5 MHz | ||
| Polarisation | RHCP | ||
| Gain | 5 dBic (Zenith) | ||
| Rapport d'onde stationnaire | < 1.5 | ||
| Impédance | 50 Ω | ||
| Rapport axial | 3dB (Max.) | ||
| Amplificateur faible bruit | Gain | 28 ± 2 (dB) | |
| Facteur de bruit | < 1.5 | ||
| Atténuation de pré bande | 12 dB at CF + 50 MHz/16 dB at CF - 50 MHz | ||
| Rapport d'onde stationnaire | < 2.0 | ||
| Alimentation | De 2.2 V à 5 V CC | ||
| Consommation de courrant | De 5 mA à 15 mA | ||
| Antenne GSM | Gamme de fréquence | 824 MHz à 960 MHz/1710 MHz à 2170 MHz | |
| Rapport d'onde stationnaire | < 2.0 | ||
| Polarisation | Linéaire | ||
| Gain | 2 dBi | ||
| Impédance | 50 Ω | ||
| Mécanique | Câble | RG174 | |
| Connecteur | SMA/MCX/FAKRA ou autre | ||
| Matériau du radôme | ABS | ||
| Méthode de fixation | Magnétique/adhesive | ||
| Environnement | Température de travail | De -40℃ à 85℃ | |
| Humidité relative | Jusqu'à 95% | ||
| Indice de Protection | IP67 | ||
| Vibration | 10 Hz à 55 Hz avec une amplitude d'1.5mm 2 Heures | ||
| Protection de l'environnement | Normes ROHS | ||
Attention
1. Merci de vous assurer que la direction de réception de signal de l'antenne n'est pas couverte par du métal.
2. L'antenne combinée GPS/GSM peut être montée avec un aimant ou de l'adhésif. Vous pouvez sélectionner l'antenne avec la méthode d'installation qui vous convient le mieux. Si vous collez l'antenne avec de l'adhésif, assurez vous que la partie de l'antenne avec de la colle est en haut.
3. Si il y a le moindre problème de qualité pour notre antenne combinée durant la première année, nous la remplaçons ou la remboursons.
4. Une maintenance à vie est fournie avec toutes nos antennes combinées GPS/GSM.
Emballage
Chaque antenne GPS/GSM est emballée dans un sac en plastique, une petite boîte blanche et un carton.
Jinchang est un fabricant professionnel de l'antenne combine GPS/GSM. 28 ans d'expérience et plus de 30 ingénieurs R&D sur le développement des antennes garantissent que nos produits sont leaders du marché. Nos principaux produits incluent les antennes GPS, les antennes GSM, les antennes WIFI, les antennes combinées, les câbles et les connecteurs. Nos produits sont largement utilisés dans les communications.
