Antena Activa
Descripción

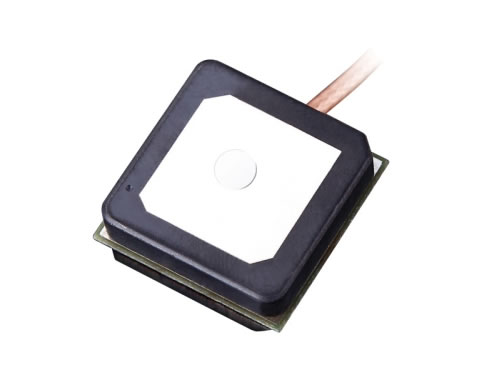

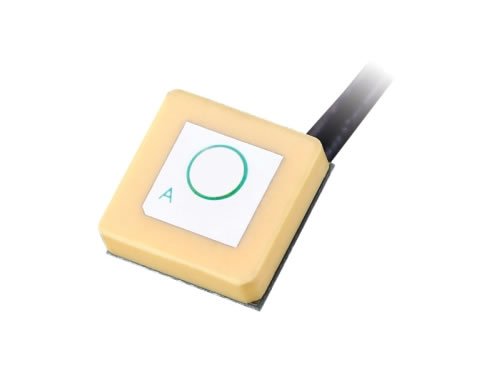

Nuestras antenas activas GPS son ampliamente usadas en dispositivos con funciones de navegación y posicionamiento, como automóviles y teléfonos móviles. Las antenas son principalmente aplicadas para recibir y transmitir señales. Existen dos tipos de antenas activas GPS: internas y externas. Un juego de antena activa interna está compuesto de un parche de cerámica, LNA, cable y conector. La carcasa es agregada para la antena externa con base en la antena interna.
La antena activa posee un circuito de amplificación dentro de la antena. Esta recibe señales débiles a través de la antena pasiva, aumenta la señal mediante el circuito de amplificación y luego transmite al servidor. El servidor analiza las señales e implementa la navegación y posicionamiento.
Ventajas
1. Nosotros tenemos 28 años de experiencia y un equipo profesional de Investigación y Desarrollo para el mejoramiento de la antena activa, que garantiza que nuestros productos estén liderando la industria de las antenas.
2. Las antenas activas GPS se caracterizan por su buen radio axial, onda estática, alta ganancia, baja pérdida y mucho más.
3. Tecnología avanzada es adoptada para asegurar la alta ganancia, baja pérdida y buena capacidad de recepción de señales de la antena activa.
4. Luego de 5 sesiones de prueba en la línea de producción e inspección de muestras de FAQ, el rendimiento de la primera pasada de nuestra antena es de 99%.
5. Nuestras antenas activas internas y externas son resistentes al agua y a la corrosión.
Parámetros
| Ítem | Especificaciones | |
| Antena | Centro de frecuencia | 1575.42 ± 1 (MHz) |
| Ancho de Banda | CF ± 5 (MHz) | |
| Polarización | RHCP | |
| Ganancia | 5 dBic (Zenith) | |
| V.S.W.R | < 1.5 | |
| Impedancia | 50 Ω | |
| Radio Axial | 3 dB (Max) | |
| Dimensión | 25 × 25 × 4 (mm) | |
| LNA | Ganancia | 28 ± 2 (dB) |
| Figura de ruido | < 1.5 dB | |
| Pérdida de inserción de filtro | < 3 dB | |
| Ex-Banda de Atenuación | 12 dB at CF + 50 MHz / 16 dB at CF - 50 MHz | |
| Voltaje proporcionado | 2.2 V hasta 5 V DC | |
| Consumo de corriente | 5 mA hasta 15 mA | |
| Cable | RG174 | |
| Conector | SMA/MCX/FAKRA u otros | |
| Carcasa | ABS | |
Diferencia entre la antena active y la antena pasiva
La diferencia principal entre la antena activa y la antena pasiva es que la activa ha sido amplificada y soporta potencia. Con un amplificador agregado, la ganancia de las antenas activas GPS es alta, así que más antenas activas son un poco más pequeñas que las antenas pasivas.
Atenciones

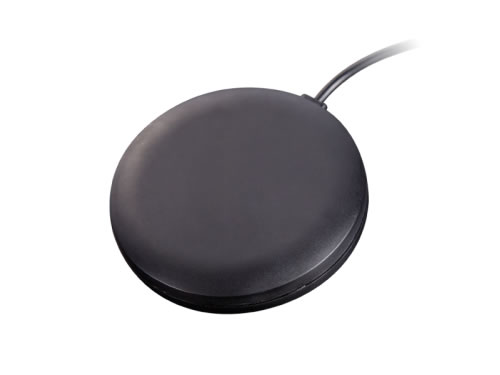

1. Clasificado por métodos de montaje, las antenas activas externas poseen tres tipos: antena de atracción magnética, antena para pegar y antena de tornillos.
2. Las antenas activas de GPS no pueden ser cubiertas por placas metálicas con el fin de recibir la señal.
3. Debido a que la antena activa es sensitiva, es mejor para el cliente, enviarnos los dispositivos para luego ajustarlos y probarlos. Diferentes tamaños están disponibles para este tipo de antena.
Embalaje
1. Una bolsa plástica envolverá en centro, una caja blanca pequeña cubrirá el medio y un cartón de 49.35 cm × 22.5 cm × 27 cm cubrirá la parte exterior, para la antena activa externa.
2. Para la antena externa activa, esta será cubierta en una bolsa plástica y colocada en un cartón de 37 cm × 37 cm × 17cm.
Jinchang Electron es un especialista en investigación y desarrollo de las antenas de alta frecuencia, su diseño y venta. Los principales productos incluyen las antenas GPS/GLONASS/COMPASS/GSM/CDMA/GPRS/WIFI/DAB-DVB, varias antenas combinadas, conectores y cables de interfase. Nuestra antena activa es muy popular en el extranjero. El 70% de la producción es exportada a otros países como Italia, Alemania, Francia, Norte América, Canadá y Australia.
